Hôm nay, bài viết của mình xoay quanh vấn dề về giải pháp lựa chọn cmaera quan sát sử dụng nguồn POE, Vậy camera quan sát sử dung nguồn POE nó có những lợi ích gì và giải pháp sử dung camera quan sát POE có ưu điểm gì hơn so với các hê thống camera khác thì bài viết cỉa mình sẽ cho bạn hiểu hơn vể giải pháp sử dung POE CHO Camera gia đình, văn phòng, công ty, cửa hàng.
1. Giaỉ pháp sử dụng nguồn POE cho hệ thống camera quan sát
2. Cơ chế hoat động của hệ thống camera sử dụng nguồn POE
3. Ưu điểm của hệ thống camera quan sát sử dụng nguồn POE
1. Giải pháp sử dụng nguồn POE cho hệ thống camera quan sát.
Sử dụng nguồn POE là một giải pháp toàn diện và tối ưu.
Chỉ nên sử dụng hệ thống lắp đặt camera quan sát chất lượng sử dụng nguồn POE và dây tín hiệu ( Cáp mạng , Cáp mạng cat5e, Cáp mạng cat6E ),
Để hạn chế tình trạng dây tín hiệu tốn kém, dây nguồn, tính thẩm mỹ không cao khi lắp đặt camera quan sát xa vị trí trung tâm ghi hình việc sử dụng nguồn POE là một giải pháp toàn diện và tối ưu, đảm bảo tính an toàn, thẩm mĩ.
PoE – là viết tắt của cụm từ Power over Ethernet, đây là một công nghệ cho phép cấp nguồn cho các thiết bị thông qua dây cáp mạng. Điều này đồng nghĩa với việc khi sử dụng công nghệ PoE chúng ta có thể vừa cấp nguồn, vừa truyền dẫn tín hiệu hình ảnh cho thiết bị chỉ với 1 sợi dây cáp mạng (cáp CAT5E, CAT6…..).
Tuy nhiên, công nghệ PoE luôn có tính hai chiều, nghĩa là để có thể sử dụng công nghệ này, bắt buộc các thiết bị trung tâm và thiết bị đầu cuối đều phải hỗ trợ. Ví dụ: trong một hệ thống camera giám sát, để có thể sử dụng PoE, cả đầu ghi / Switch mạng lẫn camera đều phải hỗ trợ tính năng này.
2. Cơ chế hoạt động của hệ thống camera sử dụng nguồn POE

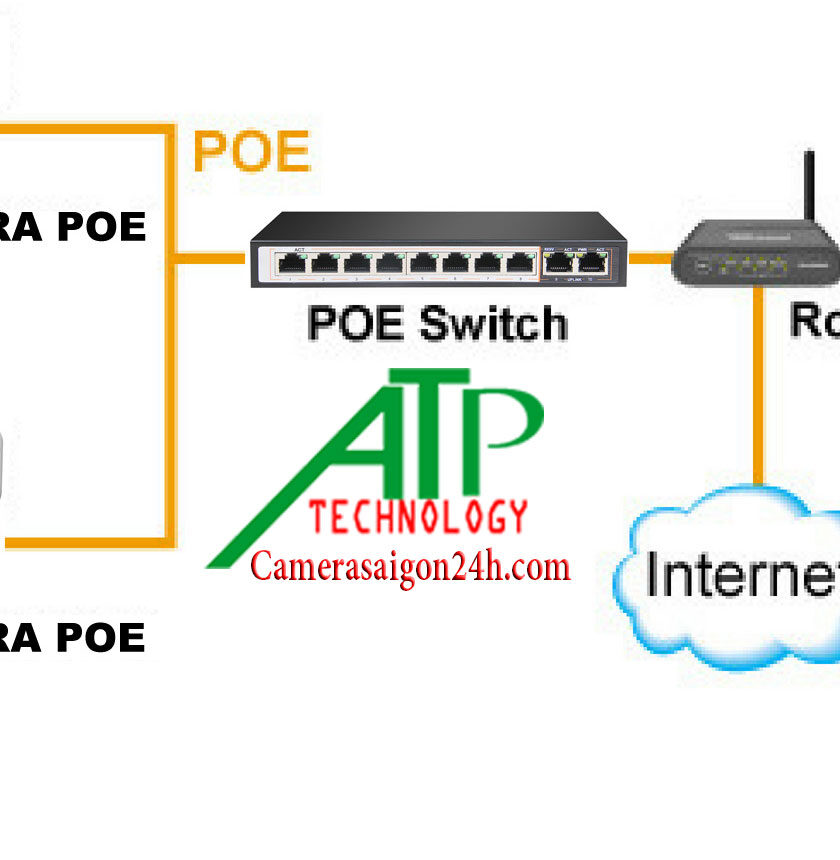

Một hệ thống POE hoàn chỉnh bao gồm hai phần : cung cấp năng lượng cho thiết bị đầu cuối (PSE) và các thiết bị đầu cuối tiếp nhận cấp điện ( IP Camera ). Khi đó, người dùng sẽ không cần kết nối với ổ cắm điện và dây cáp để cung cấp điện cho IP Camera
Giải pháp POE hoạt động bằng cách dùng cable RJ45 kết nối với cổng kết nối để cung cấp điện năng cho các thiết bị camera. Nếu cáp mạng có 8 lõi thì chỉ cần 4 lõi để truyền tải mạng và 4 lõi còn lại có chức năng cung cấp nguồn điện. Trong quá trình POE cung cấp năng lượng cho các thiết bị, IEEE80 2.3af sẽ có 2 loại là cung cấp điện năng nhàn rỗi và cung cấp dữ liệu. Khi hoạt động với chức năng cung cấp điện, chân 4, 5 sẽ đóng vai trò kết nối, chân 7,8 được kết nối như anode. Khi hoạt động với chức năng cung cấp dữ liệu, chân 1,2, 3, 6 phân cực bất kỳ giúp các tín hiệu truyền ở các tần số khác nhau nhưng không làm ảnh hưởng đến tốc độ truyền dữ liệu.
3. Ưu điểm của hệ thống camera quan sát sử dụng nguồn POE
– Giải quyết vấn đề mất điện tại các điểm lắp đặt camera, sửa chữa các hiện tượng mất nguồn tại những điểm mà các bộ chuyển đổi camera gặp phải.
– Ổn định điện áp cung cấp điện cho các camera luôn là 12V-DC, mỗi nguồn camera là hoàn toàn độc lập, để tránh nhiễu từ camera này với camera khác.
– Tiết kiệm chi phí cáp và xây dựng cáp đồng trục cho các hệ thống lớn. Hữu ích với các camera quan sát điểm quản lý tập trung hệ thống với bán kính rộng, những điểm khó khăn trong việc kéo dây cung cấp điện, các điểm có môi trường hoạt động khó khăn như nước, nắng, nóng …, các dây đồng trục và dây điện có thể không được sử dụng, có yêu cầu bảo vệ sét lan truyền, chống cháy nổ, an toàn điện cho hệ thống. Khi nguồn gặp sự cố cháy trập tự động đóng cầu chì điện bảo vệ dây và camera.
– Giảm dây và vật liệu phụ trợ trong xây dựng: ống nhựa, số lượng dây.
– Giảm nhân công trong việc xây dựng hơn so với xây dựng bằng cách sử dụng dây cáp đồng trục.
– Hoạt động ổn định lâu dài, dễ dàng bảo trì, bảo dưỡng hệ thống
– Nguồn điện được quản lý tập trung, tránh việc đi dây điện rối rắm, phức tạp và thiếu ổn định. Nguồn điện được cấp qua PoE ổn định hơn hẳn so với nguồn điện được cấp qua adaptor. Bạn chỉ cần đầu tư thêm 1 cái UPS dự phòng mất điện lưới cho switch là có thể yên tâm hệ thống của mình có thể hoạt động 24/24.
– Khả năng mở rộng trên hệ thống sẵn có
Với tốc độ tăng trưởng cao của nhu cầu đối với dòng camera độ nét cao (IP Camera HD, FULL HD) với các nguyên tắc của các loại cáp đang chạy (AMP) vừa thay thế các camera mà không thay đổi tín hiệu hệ thống dây điện.
– Khoảng cách truyền tải và nguồn tín hiệu cho camera: Truyền điện nguồn camera POE lên đến 600 mét., khoảng cách truyền tín hiệu cho camera lên đến 1200 mét
– Cho các điểm quản lý hệ thống camera tập trung với phạm vi bán kính rộng.
– Cho các điểm khó khăn trong việc kéo dây nguồn cấp điện.
– Cho các điểm có môi trường hoạt động khó khăn như nước, nắng, nóng…, mà các loại dây đồng trục và dây điện không thể sử dụng được.
– Có cầu chi chống sét lan truyền, chống cháy nổ, an toàn về điện cho hệ thống.(khi xảy ra sự cố chập nguồn cầu chì tự động ngắt điện bảo vệ dây dẫn và camera), bạn có thể yên tâm hơn khi sử dụng trọn bộ hệ thống camera quan sát này.
– Tiết kiệm thời gian và công sức thi công, kỹ thuật viên chỉ cần chạy duy nhất 1 sợi cáp mạng từ thiết bị trung tâm tới camera là đã có thể hoạt động bình thường.
– Tiết kiệm chi phí, chúng ta không cần phải đầu tư chi phí vào các yếu tố như dây dẫn cấp nguồn, ổ cắm, phích cắm, bộ đổi nguồn cho camera……
– Rất linh hoạt, do chúng ta có thể lắp đặt camera ở bất kì vị trí nào mà không bị phụ thuộc vào vị trí cấp nguồn (ổ điện).
– Ổn định hơn, so với việc sử dụng bộ đổi nguồn thông thường, cấp nguồn qua PoE luôn có tính ổn định hơn nhiều, bởi không như bộ đổi nguồn thông thường, các thiết bị cấp nguồn PoE có khả năng bảo vệ thiết bị camera khỏi sự bất ổn,
4. Nhược điểm của hệ thống camera quan sát sử dụng nguồn POE.
+ Chi phí cao ( cần phải có switch, đầu ghi hình, camera phải có công nghệ POE. Giá thành thường cao hơn các dòng thông thường, và camera phải có chức năng hỗ trợ POE mới đảm bảo được đường
+ Khoảng cách truyền tải bị hạn chế ( Đối với khoảng cách truyền tải camera từ 200m trở lên phải cấp nguồn Adapter riêng đến camera)
